Introduction:
• C'est un dispositif électromécanique qui convertit les impulsions électriques en mouvements mécaniques discrets.
• La broche du moteur pas à pas tourne par étapes discrètes lorsque les impulsions électriques sont appliquées dans le bon ordre.
• La séquence d'impulsions est directement liée au sens de rotation des arbres du moteur.La vitesse de rotation des arbres du moteur est directement liée à la fréquence des impulsions.De plus, la longueur de rotation est directement liée au nombre d'impulsions d'entrée appliquées.
• Comme indiqué, il y a deux parties principales, à savoir.stator et rotor.Il consomme de l'énergie pour ses bobines de stator à un niveau constant qui ne varie pas avec la vitesse.
Paramètres électriques du moteur :
Mode | Angle de pas | Courant (A) | Résistance (Ω±dix%) | Inductance | En portant | Moteur | Encodeur | Poids (kg) |
(mH±20 %) | couple(Nm) | longueur(mm) | Résolution (PPR) | |||||
57HSE1N-D25 | 1.8° | 4.2 | 0,4 | 1.2 | 1.2 | 88 | 1000 | 0,9 |
57HSE2N-D25 | 1.8° | 4.2 | 0,5 | 1.8 | 2 | 108 | 1000 | 1.3 |
57HSE3N-D25 | 1.8° | 4 | 0,9 | 4 | 3 | 144 | 1000 | 1.9 |
Caractéristiques:
1. Correction d'erreur de position et ne jamais perdre d'étapes
2. Réponse rapide et accélération parfaite, couple élevé à grande vitesse
3. Ajustement automatique du courant en fonction de la charge, augmentation de la température inférieure
4. Fonction de protection contre les surintensités, les surtensions et les différences de position
5. La fréquence de réponse des impulsions peut atteindre 200KHZ
6. Choix de 16 types de microsteps, le plus élevé 51200microsteps/rev
7. Prise en charge du protocole modbus RTU sur RS232, contrôle de position et de vitesse contrôlé par communication;

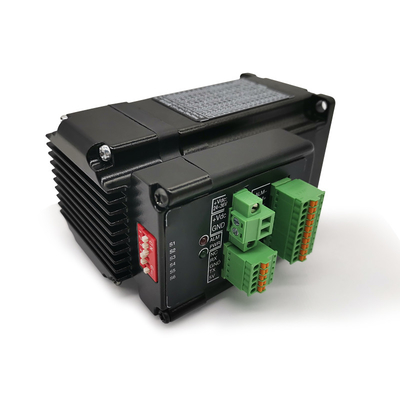

8. Drive nema 23 série 2N.m moteur pas à pas en boucle fermée intégré
9. Plage de tension : DC24V~48V
Sélection micropas :
Microstep/rev | SW3 | SW4 | SW5 | SW6 |
Par défaut(400) | sur | sur | sur | sur |
800 | désactivé | sur | sur | sur |
1600 | sur | désactivé | sur | sur |
3200 | désactivé | désactivé | sur | sur |
6400 | sur | sur | désactivé | sur |
12800 | désactivé | sur | désactivé | sur |
25600 | sur | désactivé | désactivé | sur |
51200 | désactivé | désactivé | désactivé | sur |
1000 | sur | sur | sur | désactivé |
2000 | désactivé | sur | sur | désactivé |
4000 | sur | désactivé | sur | désactivé |
5000 | désactivé | désactivé | sur | désactivé |
8000 | sur | sur | désactivé | désactivé |
10000 | désactivé | sur | désactivé | désactivé |
20000 | sur | désactivé | désactivé | désactivé |
40000 | désactivé | désactivé | désactivé | désactivé |
Une large gamme d'applications :
Notre moteur pas à pas est largement utilisé dans les machines de gravure, les traceurs de découpe, les machines textiles, les imprimantes 3D, les dispositifs médicaux, les équipements d'éclairage de scène, les robots, les machines CNC, les fontaines musicales et autres équipements automatiques industriels.
Le moteur pas à pas fonctionne sur le principe que le rotor s'aligne dans une position particulière avec les dents du pôle d'excitation dans un circuit magnétique.Le chemin de réluctance minimum existe avec le pôle d'excitation L'excitation dépend du nombre d'impulsions d'entrée.Il actionne un train de mouvements pas à pas en réponse au train d'impulsions d'entrée.
La sortie d'un moteur pas à pas est entièrement déterminée par le nombre d'impulsions d'entrée données au système.Le mouvement de pas peut être angulaire ou linéaire et il peut être dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.Chaque entrée d'impulsion actionne un mouvement pas à pas et chaque révolution du moteur pas à pas consiste en un certain nombre de mouvements pas à pas discrets.
