Boucle bloquée hybride de moteur pas à pas de contrôle de boucle bloquée de moteur pas à pas de la NEMA 23 de moteur pas à pas de boucle bloquée
Les avantages des moteurs d'étape sont coût bas, fiabilité élevée, couple élevé à de basses vitesses et une construction simple et rocailleuse qui fonctionne dans presque n'importe quel environnement. Les inconvénients principaux en utilisant un moteur pas à pas est l'effet de résonance souvent exhibé à de basses vitesses et à couple décroissant avec l'augmentation de la vitesse.
Nos moteurs pas à pas sont très utilisés dans le contrôle d'éclairage d'étape, surveillance de sécurité, appareil ménager, matériel vidéo, laserworkstation, découpant la machine, la bureautique des véhicules à moteur, le jouet intelligent, les machines de commande numérique et l'instrument médical.
modèle hybride facile-servo de la NEMA 23 :
| Série |
Modèle |
Angle d'étape |
Actuel |
Résistance |
Inductance |
Tenir le couple |
Longueur |
|
±10% Ω |
±20% MH |
N.M |
millimètre |
| nema23 |
DW57HSE2N-D25 |
1.8° |
4 |
0,5 |
1,8 |
2 |
76 |
| nema24 |
DW60HSE3N-D25 |
5 |
0,45 |
1,8 |
3 |
88 |
| nema34 |
DW86HSE4N-BC38 |
6 |
0,45 |
3,7 |
4 |
82 |
| DW86HSE8N-BC38 |
0,44 |
3,7 |
8 |
118 |
| DW86HSE12N-BC38 |
0,45 |
5,2 |
12 |
156 |

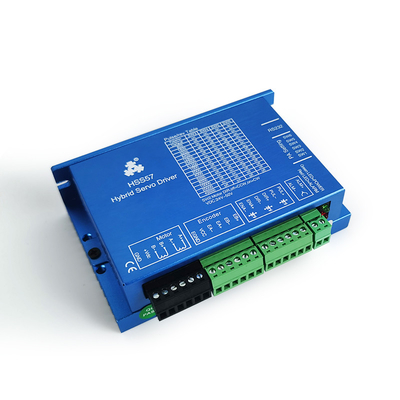

Conducteur étroit HSS57 de boucle
Caractéristiques
1. La position de correction d'erreurs et ne perdent jamais des étapes.
2. Réponse rapide et accélération parfaite, couple élevé à la grande vitesse.
3. Ajustement actuel automatique basé sur la charge, augmentation de plus basse température
4. Surintensité, surtension et de position fonction de protection de différence ultra
5. La fréquence de réponse d'impulsions peut atteindre 200KHZ
6. choix de 16 microsteps de sortes, le plus haut 51200 microsteps/Rev.

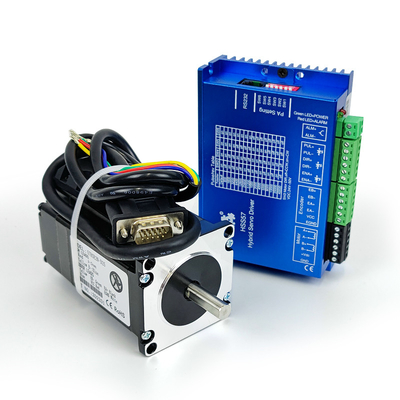

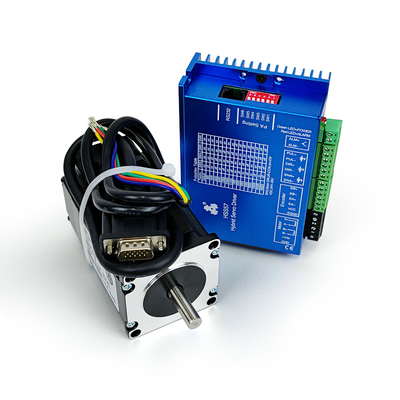

7. La NEMA 23 series2.0N.m de lecteur a fermé le moteur pas à pas de boucle
8. Chaîne de tension : DC24V-50V
Mécatronique Co., Ltd. de Changzhou Jinsanshi, exportant les moteurs pas à pas, le moteur servo, le moteur d'axe, le moteur de BLDC et leur conducteur, VFD. Nous spcialize dans ce domaine depuis de nombreuses années, avec la force de haute qualité et le prix concurrentiel en Chine.
Nous avons notre propre département techinical et nous avons développé de divers modèles de moteur pas à pas, nous avons également les dessins complets pour nos moteurs.
Nous pouvons fournir la proposition technique complète pour votre projet.
N'importe quelle question au sujet de moteur pas à pas, svp me contactent en ligne ou m'envoient le courrier. Nous vous répondrons d'ici 2 jours !
Étude :
Le moteur pas à pas travaille au principe que le rotor aligne en position particulière avec les dents du poteau d'excitation dans un circuit magnétique. Le chemin minimum de réticence existe avec le poteau d'excitation que l'excitation dépend du nombre d'impulsions d'entrée. Il enclenche un train des mouvements d'étape en réponse au train des impulsions d'entrée.
La sortie d'un moteur pas à pas est complètement déterminée par le nombre d'impulsions d'entrée données au système. Le mouvement d'étape peut être ou angulaire ou linéaire et lui peut être dans le sens dans le sens horaire ou anti-horaire. Chaque entrée d'impulsion enclenche un mouvement d'étape et chaque révolution du moteur pas à pas se compose d'un certain nombre de mouvements discrets d'étape.
