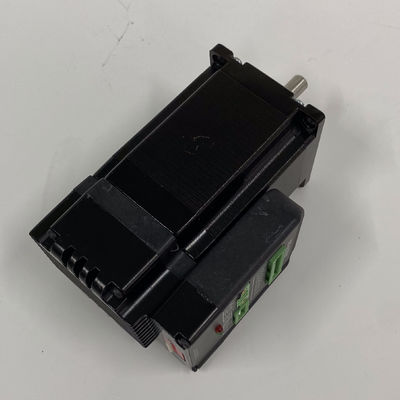

kit intégré de commande numérique par ordinateur de bras de robot de moteur pas à pas de boucle bloquée de la NEMA 23 de 1.2N.m
Moteur pas à pas intégré de boucle bloquée de la NEMA 23 :
Caractéristiques :
1. Moteur et conducteur intégrés, plus facile pour la connexion de fil
2. La position de correction d'erreurs et ne perdent jamais des étapes
3. Réponse rapide et accélération parfaite, couple élevé à la grande vitesse
4. Réglable actuel automatique basé sur la charge, augmentation de plus basse température
5. Surintensité, au-dessus de tension et de position de fonction de protection de différence ultra
6. La fréquence de réponse d'impulsion peut atteindre 200KHZ
7. le choix de 16 microsteps de sortes, le plus haut 51200 microsteps/rev
8. Chaîne de tension : DC24V-48V
Nous sommes une société complète qui se spécialise en produisant et en recherchant le moteur pas à pas et le conducteur de moteur, avons fermé le moteur pas à pas de boucle, moteur servo d'étape, moteur sans brosse de C.C, conducteur sans brosse de C.C, moteur d'axe. Notre société est située dans la ville de Changzhou, province de Jiangsu, Chine. Nous avons un excellent groupe avec une expérience riche dans la fabrication et la recherche. Nous pouvons résoudre le réel utilisant des problèmes pour des clients. Nos produits sont fortement recommandés par des clients en raison de son opération facile, longtemps utilisant la vie, des résultats stables, le bas taux d'échec et le contenu technique élevé.
Nos produits sont largement appliqués dans la machine de gravure, le traceur de coupe, la machine textile, l'imprimante 3D, les instruments médicaux, l'équipement de lumière d'étape, le robot, la commande numérique par ordinateur, la fontaine de musique, et tout autre équipement automatique industriel.
Paramètres électriques :
Modèle | angle d'étape | actuel (A) | résistance (Ω) | inductance (MH) | tenant le couple (N.m) | longueur de moteur (millimètres) | ligne d'encodeur (ppr) | poids (kilogrammes) |
JSS57P1N | 1.8° | 4,2 | 0,4 | 1,2 | 1,2 | 56 | 1000 | 1 |
JSS57P2N | 1.8° | 4,2 | 0,5 | 1,8 | 2 | 76 | 1000 | 1,3 |
JSS57P3N | 1.8° | 4 | 0,7 | 3 | 3 | 112 | 1000 | 2 |
Utilisant l'environnement et les paramètres
méthode de refroidissement | Refroidissement naturel ou radiateur externe | |
Environnement d'utilisation | Occasion d'utilisation | Essayez d'éviter la poussière, le pétrole et les gaz corrosifs |
La température | 0~40℃ | |
Humidité | 40~90%RH | |
Vibration | 5.9m/s2Max | |
Température de stockage | -20℃~80℃ |
Dimension de moteur :
Sélection de Microstep :
Micorstep/rev | SW3 | SW4 | SW5 | SW6 |
Défaut (400) | sur | sur | sur | sur |
800 | sur | sur | sur | |
1600 | sur | sur | sur | |
3200 | sur | sur | ||
6400 | sur | sur | sur | |
12800 | sur | sur | ||
25600 | sur | sur | ||
51200 | sur | |||
1000 | sur | sur | sur | |
2000 | sur | sur | ||
4000 | sur | sur | ||
5000 | sur | |||
8000 | sur | sur | ||
10000 | sur | |||
20000 | sur | |||
40000 |
Diagramme de câblage :
Nous employons la matière première de haute qualité pour assurer la qualité de moteur, une meilleure représentation, longtemps utilisant la vie :
Applications :
Le moteur pas à pas sont largement appliqués dans la machine de gravure, la machine textile, l'imprimante 3D, les instruments médicaux, l'équipement de lumière d'étape, le robot, la commande numérique par ordinateur, la fontaine de musique, et tout autre équipement automatique industriel.
