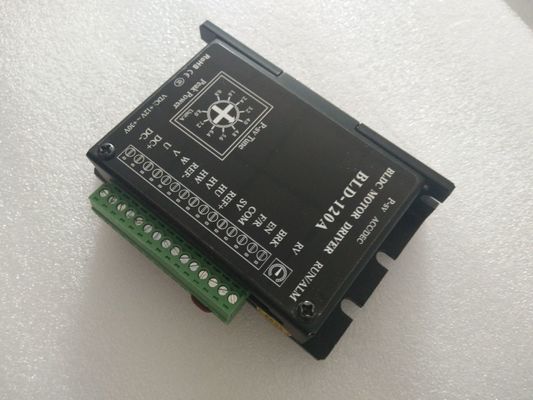

conducteur sans brosse Board Controller 125W BLD-120 de moteur de C.C 12-30V
1PCS
MOQ
negotiate
Prix
12-30V Dc Brushless Motor Driver Board Controller 125W BLD-120
traits Galerie Description de produit Demandez une citation
traits
Informations de base
Lieu d'origine: LA CHINE
Nom de marque: JSS-MOTOR
Certification: CE, ISO9001
Numéro de modèle: BLD-120
Surligner:

conducteur sans brosse Board Controller de moteur de C.C 12-30V

,

Conducteur sans brosse Board Controller 125W de moteur de C.C

,

contrôleur de moteur du bldc 12v
Conditions de paiement et expédition
Détails d'emballage: cartons
Délai de livraison: 1-15days
Conditions de paiement: T/T, Western Union, carte de crédit, paypal
Capacité d'approvisionnement: 30000pcs/month
Caractéristiques
Nom: conducteur sans brosse de C.C
gamme de tension: 12-30VDC
Moteur approprié: puissance ≤125W
Vitesse maximum: 20000RPM
courant évalué: 8A
taille: 96*60*25M
méthode de refroidissement: Refroidissement naturel ou refroidissement obligatoire
Température de fonctionnement: 10-+50°
Température ambiante: 90%RH
tremblement: 5.7m/S2max
Description de produit

Conducteur sans brosse 12-30VDC BLD-120 Suitful de moteur de C.C au-dessous de moteur de C.C de 30V 125W







Caractéristiques :

1, arrangement de temps d'accélération/décélération

2, arrangement de nombre de poteau de moteur

3, arrangement maximum de sortie actuelle

4, contrôle boucle ouverte/bloquée

5, participation de couple de moteur

6, reprise

7, indications cariqueuses d'aralam

8, potentiomètre interne et contrôle de vitesse de rv

9, contrôle de vitesse externe de potentiomètre

10, règlement singal analogue externe de vitesse

11, contrôle de vitesse de fréquence d'impulsion





Paramètres électriques :

Paramètre Minute Évalué Maximum Unité
Angle de hall de moteur 120°/240°
Tension d'entrée de C.C 12 48 56 V
Sortie actuelle d'entraînement - - 8
De vitesse de moteur applicable - - 20000 T/MN
Tension de signal de Hall - - 5 V
Courant de signal de Hall   20   mA
Potentiomètre externe   10k   Ω



Diagramme de câblage :

conducteur sans brosse Board Controller 125W BLD-120 de moteur de C.C 12-30V 0



Signal Terminal Contenu
Sortie
signal		 ALM Le moteur ou le conducteur commande le signal de sortie de signal de défaut, qui est normalement 5V,
et le niveau est 0V quand le défaut se produit.
  VITESSE Correspondant à la vitesse de fonctionnement du moteur, la fréquence correspondante d'impulsion est sortie. Avec SPEED-OUT, la vitesse du moteur peut être calculée.
La formule de calcul est :
N (T/MN) = (F/P)*60/3
F : Fréquence d'impulsion de sortie (hertz) ; P : Logarithme de catégorie de moteur ; N : De vitesse de moteur
Par exemple : poteau du moteur 4
F=1sec/2ms=500Hz
N (T/MN) = (500/4)*60/3=2500
Contrôle
signal		 BRK Quand les terminaux de BRK et de COM sont déconnectés ou le haut niveau est entrée,
les arrêts de frein de moteur. Quand le moteur est court-circuité ou de bas niveau, le moteur fonctionne.
  En Quand le terminal d'en est démonté du terminal de COM
ou l'entrée de haut niveau est entrée, le moteur s'arrête lentement. Quand le court-circuit
ou l'entrée de bas niveau est employée, le moteur court.
  F/R Quand le terminal de F/R est mis en court-circuit avec le terminal de COM ou
l'entrée de haut niveau, le moteur tourne en avant, et quand le court-circuit ou
l'entrée de bas niveau est employée, le moteur renverse.
  COM Port public (niveau de référence d'OV)
  LE SV ①entrée externe de fréquence d'impulsion de ③ d'entrée de signal analogue de vitesse de ② externe de potentiomètre
  VCC Interface externe de potentiomètre
Signal de Hall REF+ Alimentation d'énergie sans brosse de signal de Hall de moteur de C.C.
  HU Signal sans brosse HU de Hall de moteur de C.C.
  HT HT sans brosse de signal de Hall de moteur de C.C.
  HW Signal sans brosse HW de Hall de moteur de C.C.
  Référence Le signal sans brosse de Hall de moteur de C.C est fondu.
Moteur
connexion		 U Phase sans brosse du moteur U de C.C.
  V Phase sans brosse du moteur V de C.C.
  W Phase sans brosse du moteur W de C.C.
Puissance
connexion		 C.C Entrée d'alimentation CC au poteau négatif.
  DC+ L'entrée d'alimentation CC est positive. (Chaîne DC24V-DC52V de tension)



Dimensions :

conducteur sans brosse Board Controller 125W BLD-120 de moteur de C.C 12-30V 1
