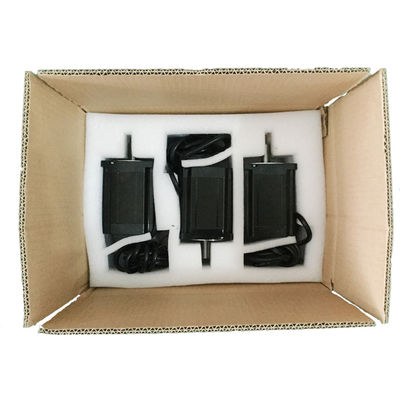

Doubles le moteur pas à pas hybride 86HS 4-Lead de la NEMA 34 d'axe câble 6.8N.M Robot Robot Arm
Applications :
Le moteur pas à pas sont largement appliqués dans la machine de gravure, la machine textile, l'imprimante 3D, les instruments médicaux, l'équipement de lumière d'étape, le robot, la commande numérique par ordinateur, la fontaine de musique, et tout autre équipement automatique industriel.
Nos produits principaux incluent de la NEMA 8, NEMA11, NEMA14, NEMA16, NEMA17, la NEMA 23, NEMA24, la NEMA 34, la NEMA 42, moteur pas à pas hybride de la série NEMA52, et le moteur pas à pas linéaire de tailles variables, le moteur pas à pas adapté, moteur pas à pas de taille avec le frein. Et nous avons des produits au sujet de système servo facile des tailles nema17, nema23, nema24 et nema34. En outre, nous pouvons produire les conducteurs appropriés pour tous les moteurs. Et nous sommes toujours recherchants et développants des produits nouveaux.
Moteur pas à pas 1.8° hybride biphasé de la NEMA 34
Spécifications :
| Ange d'étape | 1.8° |
| Hausse de la température | 80℃ |
| Température ambiante | -20℃ maximum | +50℃ |
| Résistance d'Isulation | 100MΩ mn, 500VDC |
| Résistance diélectrique | 500VAC pour 1 minute |
| Jeu radial d'axe | 0,02 maximum (450g-load) |
| Jeu axial d'axe | 0,08 maximum (450g-load) |
| Force radiale maximale | 75N (20mm de la bride) |
| Force axiale maximale | 15N |
Caractéristiques électriques :
| Modèle No | Angle d'étape (°) | Tension évaluée (V) | (a) actuel évalué | Résistance de phase (Ω) | Inductance de phase (MH) | Tenant le couple (Kg.cm) | Couple de détente (g.cm maximum) | Inertie de rotor (² de g.cm) | Longueur de moteur (millimètres) | Avances non. | Poids de moteur (kilogrammes) |
| 86HS65-3004 | 1,8 | 3,3 | 3 | 1,1 | 6,5 | 28 | 800 | 1000 | 65 | 4 | 1,7 |
| 86HS65-4004 | 1,8 | 2,8 | 4 | 0,7 | 3,9 | 32 | 1000 | 1200 | 68 | 4 | 1,7 |
| 86HS78-4004 | 1,8 | 1,5 | 4 | 0,38 | 2,5 | 35 | 1200 | 1400 | 78 | 4 | 2,3 |
| 86HS78-4204 | 1,8 | 1,9 | 4,2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2,3 |
| 86HS78-6008 | 1,8 | 3,0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2,3 |
| 86HS82-4504 | 1,8 | 1,4 | 4,5 | 0,32 | 2,8 | 45 | 1300 | 1500 | 82 | 4 | 2,5 |
| 86HS82-5608 | 1,8 | 2,0 | 5,6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2,5 |
| 86HS100-5004 | 1,8 | 2,5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3,2 |
| 86HS100-5008 | 1,8 | 2,5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3,2 |
| 86HS118-6004 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3,7 |
| 86HS118-5608 | 1,8 | 3,4 | 5,6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3,7 |
| 86HS118-6008 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3,7 |
| 86HS156-5504 | 1,8 | 3,9 | 5,5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-6204 | 1,8 | 4,7 | 6,2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-5608 | 1,8 | 3,6 | 5,6 | 0,65 | 9 | 120 | 3600 | 4000 | 156 | 8 | 5,5 |
Dimensions :
