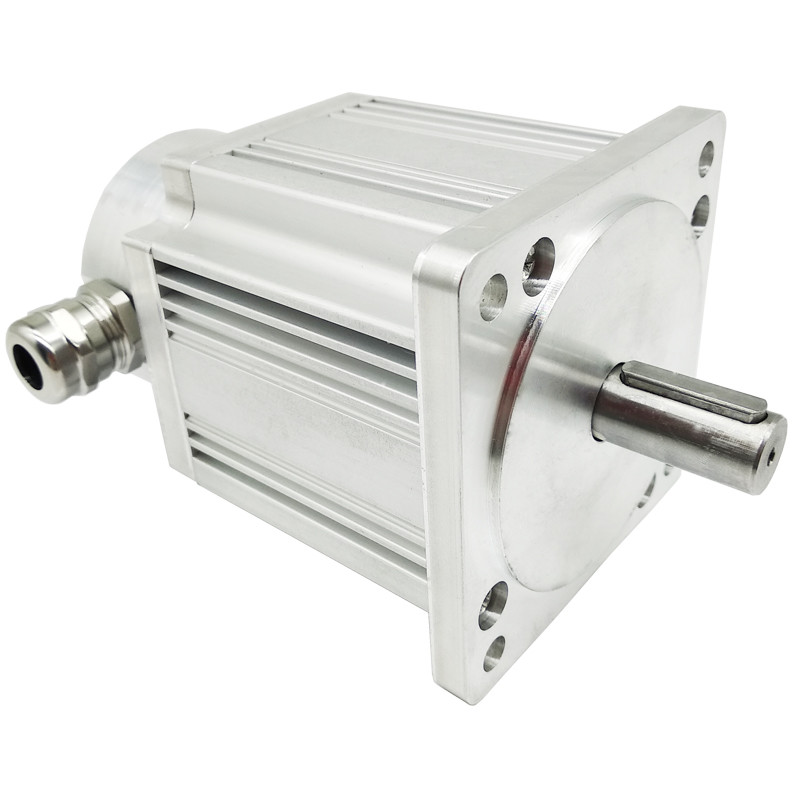

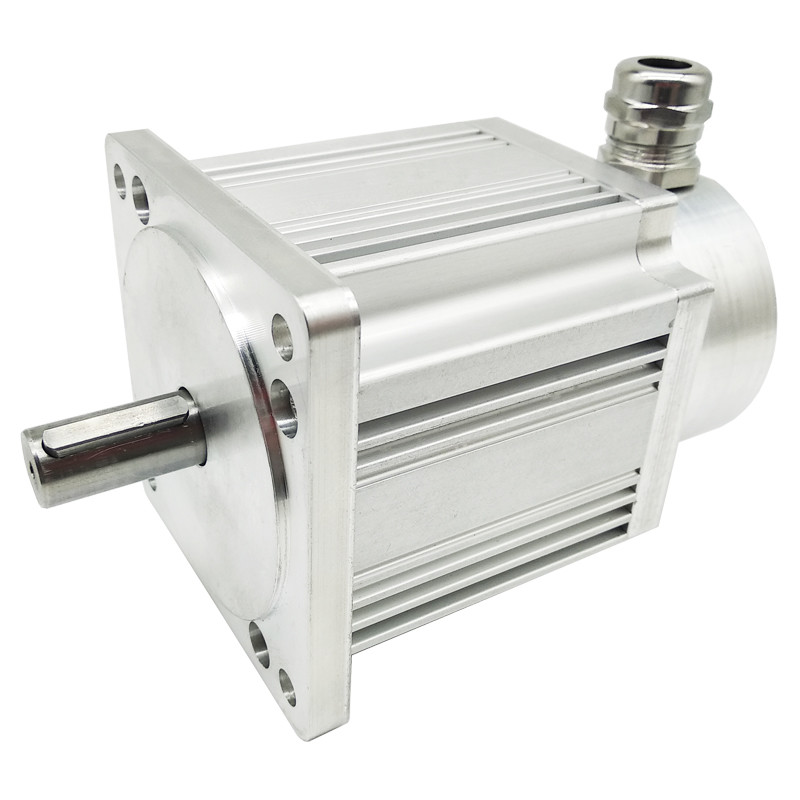

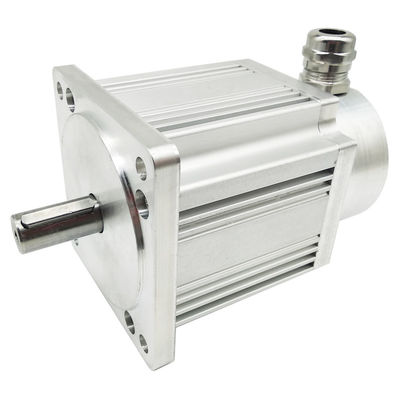

COUPLE maximum IE1 de la commande numérique par ordinateur sans brosse 80BL140-640 14A 502W 4.8N de moteur de C.C d'équipement de Chambre
moteur sans brosse de C.C de 86mm :
| Article | Spécifications |
| Type de Widing | Étoile/delta |
| Angle à effet Hall | angle d'electrice de 120 degrés |
| Fin de bande d'axe | 0.025mm |
| Jeu radial | 0.02mm/450g |
| Jeu d'extrémité | 0.08mm/450g |
| Force radiale maximum | 220N/20mm de la bride |
| Force axiale maximum | 60N |
| Classe d'isolation | Classe B |
| Classe d'IP | IP40 |
| Résistance diélectrique | 500VDC pour une minute |
| Résistance d'isolation | 100MΩmin 500VDC |
Spécifications électriques :
| Modèle | Tension évaluée (Volts continu) |
Courant évalué (a) |
Puissance évaluée (w) |
Couple évalué (N.m) |
Couple maximal (N.m) |
Vitesse nominale (T/MN) |
Longueur (millimètre) |
La masse (kilogramme) |
| 80BL100-430 | 48 | 7 | 251 | 0,8 | 2,4 | 3000 | 105 | 1,6 |
| 80BL120-430 | 48 | 10,5 |
377 |
1,2 | 3,6 | 3000 | 125 | 2,5 |
| 80BL140-430 | 48 | 14 | 502 | 1,6 | 4,8 | 3000 | 145 | 3,0 |
| 80BL100-640 | 310 | 1,4 | 335 | 0,8 | 2,4 | 4000 | 105 | 1,6 |
| 80BL120-640 | 310 | 2,2 | 502 | 1,2 | 3,6 | 4000 | 125 | 2,5 |
Connexion électrique :
| Avance non. | Couleur d'avance | Mesure d'avance | Fonction | Description | ||||
| 1 | Rouge | UL3266/24AWG | VCC+5VDC | TENSION D'ALIMENTATION POUR DES CAPTEURS DE HALL | ||||
| 2 | Noir | LA terre | RECTIFIÉ POUR DES CAPTEURS DE HALL | |||||
| 3 | Jaune | HALL A | SIGNAL DE HALL A | |||||
| 4 | Vert | HALL B | SIGNAL DE HALL B | |||||
| 5 | Bleu | UL3266/18WG | HALL C | SIGNAL DE HALL C | ||||
| 1 | Jaune | PHASE U | PHASE U DE MOTEUR | |||||
| 2 | Vert | PHASE V | PHASE V DE MOTEUR | |||||
| 3 | Bleu | PHASE W | PHASE W DE MOTEUR | |||||
Applications :
Le moteur sans brosse de C.C sont très utilisé dans la machine textile, le matériel médical, la commande numérique par ordinateur, l'automation industrielle, l'instrument de laboratoire, la machine à emballer, etc.
Caractéristiques sans brosse de moteur de C.C :
Longtemps utilisant la vie
Coût bas
Basse interférence
Rendement élevé
À faible bruit
Nous sommes une société complète qui se spécialise en produisant et en recherchant le moteur pas à pas et le conducteur de moteur, avons fermé le moteur pas à pas de boucle, moteur servo d'étape, moteur sans brosse de C.C, conducteur sans brosse de C.C, moteur d'axe. Notre société est située dans la ville de Changzhou, province de Jiangsu, Chine. Nous avons un excellent groupe avec une expérience riche dans la fabrication et la recherche. Nous pouvons résoudre le réel utilisant des problèmes pour des clients. Nos produits sont fortement recommandés par des clients en raison de son opération facile, longtemps utilisant la vie, des résultats stables, le bas taux d'échec et le contenu technique élevé.
Nous avons passé ISO9001 : 2008, et ont la certification du CE, sur le chemin du développement, le principe de la « efficacité est la vie, la qualité est les fundamental'is toujours insistaed par le jinsanshi people.we pour prendre le matket comme conseils, fournir les produits et services élevés à customers.we s'attendent à la coopération avec plus d'ami à la maison et à bord dans un avenir proche.
Diagramme :
