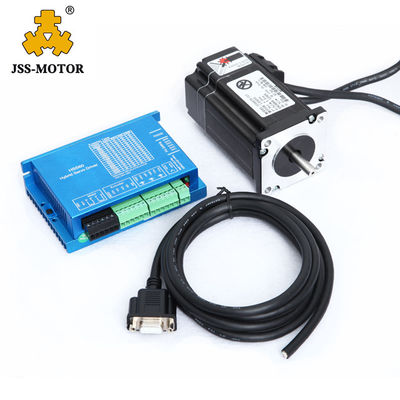

Utilisé pour la phase du bras nema24 3 N. m2 de robot le moteur servo facile de 1,8 degrés avec l'encodeur et le conducteur HSS60 de pas
Paramètres électriques de moteur
| Modèle non. | Phase non. |
Angle d'étape (°) |
(a) actuel |
Résistance (Ω ±10%) |
Inductance (MH ±20%) |
Tenant le couple (N.m) | Longueur de moteur (millimètres) | Résolution d'encodeur (PPR) | Poids (kilogrammes) |
| 60HSE3N-D25 | 2 | 1,8 | 5,0 | 0,45 | 1,8 | 3 | 88 | 1000 | 1,55 |
Dimension de moteur (unit=mm)
Courbe de fréquence de couple
Remarque : La courbe bleue est courbe standard de couple du moteur pas à pas nema24, courbe rouge est courbe de couple de la boucle nema24 bloquée.
Conducteur étroit HSS60 de boucle
Caractéristiques
1. La position de correction d'erreurs et ne perdent jamais des étapes.
2. Réponse rapide et accélération parfaite, couple élevé à la grande vitesse.
3. Ajustement actuel automatique basé sur la charge, augmentation de plus basse température
4. Surintensité, surtension et de position fonction de protection de différence ultra
5. La fréquence de réponse d'impulsions peut atteindre 200KHZ
6. choix de 16 microsteps de sortes, le plus haut 51200 microsteps/Rev.
7. Moteur pas à pas de boucle bloquée de la série 3N.m de la NEMA 24 de lecteur
8. Chaîne de tension : DC24V-50V
Sélection de Microstep :
| Micorstep/rev | SW3 | SW4 | SW5 | SW6 |
| Défaut (400) | sur | sur | sur | sur |
| 800 | sur | sur | sur | |
| 1600 | sur | sur | sur | |
| 3200 | sur | sur | ||
| 6400 | sur | sur | sur | |
| 12800 | sur | sur | ||
| 25600 | sur | sur | ||
| 51200 | sur | |||
| 1000 | sur | sur | sur | |
| 2000 | sur | sur | ||
| 4000 | sur | sur | ||
| 5000 | sur | |||
| 8000 | sur | sur | ||
| 10000 | sur | |||
| 20000 | sur | |||
| 40000 |
Conducteur Dimension
Diagramme de câblage
Spécifications différentes de moteur pas à pas avec le prix concurrentiel pour votre choix :
Un large éventail d'application :
Notre moteur pas à pas sont très utilisé dans la machine de gravure, le traceur de coupe, la machine textile, l'imprimante 3D, les dispositifs médicaux, le matériel d'éclairage d'étape, le robot, la machine de commande numérique par ordinateur, la fontaine de musique et tout autre équipement automatique industriel.
