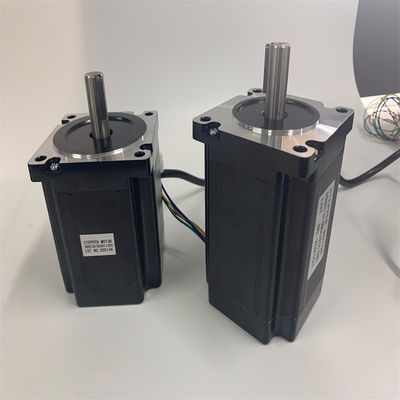

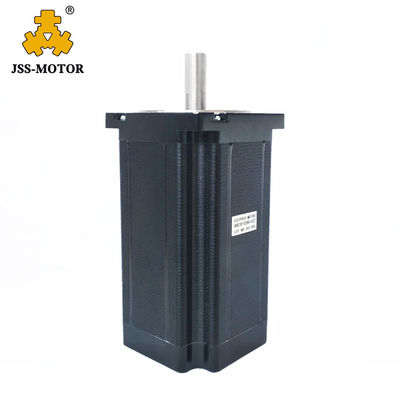

12nm phase à grande vitesse élevée du moteur pas à pas 86HS156-6204A 2 de couple de la NEMA 34

PCs 1
MOQ
USD 40-45
Prix
12nm phase à grande vitesse élevée du moteur pas à pas 86HS156-6204A 2 de couple de la NEMA 34
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Bride: 86*86mm
Tenir le couple: 12NM
Actuel: 6,2 A
Diamètre d'axe: 14 MILLIMÈTRES, 12.7mm
Longueur d'axe: 35mm, 32mm
Couleur: noir ou argenté
Longueur de moteur: 156mm
Nom de produit: 86HS156-6204A moteur pas à pas de la NEMA 34
conducteur suitful: DM860A, M1160A
Poids: 5.5kg
Mettre en évidence:

moteur pas à pas du couple 12nm élevé de la NEMA 34

,

grande vitesse de moteur pas à pas de la NEMA 34

,

moteur pas à pas 86hs156

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: JSS
Certification: CE SGS ISO ROHS
Numéro de modèle: 86HS156-6204A
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 15 jours
Conditions de paiement: L/C, T/T, Western Union, paypal,
Capacité d'approvisionnement: mois de 20000 PCs
Description de produit



Plus hauts moteur pas à pas de la NEMA 34 du couple 12nm 86HS156-6204A moteur pas à pas hybride de 2 phases



Il peut être appliqué dans la machine de gravure, traceur de coupe, machine textile, 3D l'imprimante, instruments médicaux, équipement de lumière d'étape, le robot, commande numérique par ordinateur, fontaine de musique, et l'autre variété automatique industrielle d'equipment.a d'équipement et d'instruments d'automation à échelle réduite, tels que la machine à étiquettes, découpeuse, machine à emballer, machine de dessin, il se comporte toujours bien quand il est employé dans l'équipement qui exige pour la bas-vibration, à faible bruit, à haute précision et à haute vitesse.



Specifiation général

Angle d'étape 1.8°
Hausse de la température 80℃ maximum
Température ambiante -20℃ Max∼+50℃
Résistance d'isolation 100M ΩMin., 500VDC
Résistance diélectrique 500VAC pour 1 minute
Jeu radial d'axe 0.02Max (450g-load)
Jeu axial d'axe 0.08Max (450g-load)
Force radiale maximale 220N (20mm de la bride)
Max. Asial Force 60N







Spécifications électriques :

Modèle No Angle d'étape (°) Tension évaluée (V) (a) actuel évalué Résistance de phase (Ω) Inductance de phase (MH) Tenant le couple (Kg.cm) Couple de détente (g.cm maximum) Inertie de rotor (² de g.cm) Longueur de moteur (millimètres) Avances non. Poids de moteur (kilogrammes)
86HS65-3004 1,8 3,3 3 1,1 6,5 28 800 1000 65 4 1,7
86HS68-4004 1,8 1,3 4 0,33 1,6 35 1000 1200 68 4 1,7
86HS78-4004 1,8 1,5 4 0,38 2,5 35 1200 1400 78 4 2,3
87HS78-4204 1,8 1,9 4,2 0,45 4 45 1200 1400 78 4 2,3
87HS78-6008 1,8 3,0 6 0,5 4 45 1200 1400 78 8 2,3
86HS82-4504 1,8 1,4 4,5 0,32 2,8 45 1300 1500 82 4 2,5
86HS82-5608 1,8 2,0 5,6 0,35 3 50 1300 1500 82 8 2,5
86HS100-5004 1,8 2,5 5 0,5 4 68 2000 2100 100 4 3,2
86HS100-5008 1,8 2,5 5 0,5 4 65 2000 2100 100 8 3,2
86HS118-6004 1,8 3,6 6 0,6 6 85 2400 2700 118 4 3,7
86HS118-5608 1,8 3,4 5,6 0,6 6 85 2400 2700 156 8 3,7
86HS156-5504 1,8 3,9 5,5 0,7 9 120 3600 4000 156 4 5,5
86HS156-6204 1,8 3,6 6,2 0,75 9 122 3600 4000 156 8 5,5
En haut seulement pour les produits représentatifs, des produits de la demande spéciale peuvent être faits selon la demande de client.




Dimensions : Diagramme de câblage :

(Unit=mm)

12nm phase à grande vitesse élevée du moteur pas à pas 86HS156-6204A 2 de couple de la NEMA 34 0

Canbe L1 et L2 adapté aux besoins du client selon les exigences de clients.



Un large éventail d'application :



Notre moteur pas à pas sont très utilisé dans la machine de gravure, le traceur de coupe, la machine textile, l'imprimante 3D, les dispositifs médicaux, le matériel d'éclairage d'étape, le robot, la machine de commande numérique par ordinateur, la fontaine de musique et tout autre équipement automatique industriel.

12nm phase à grande vitesse élevée du moteur pas à pas 86HS156-6204A 2 de couple de la NEMA 34 1
