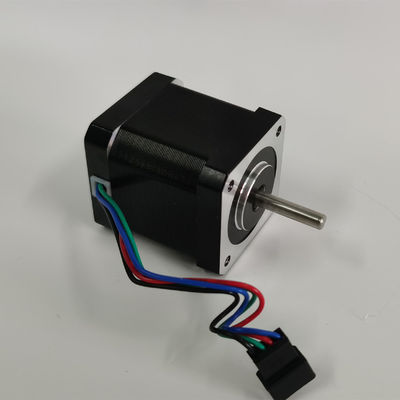

NEMA17 1.8° moteur pas à pas hybride de 2 phases
Spécifications générales :
| Angle d'étape | 1.8° |
| Hausse de la température | 80℃ maximum |
| Température ambiante | -20℃ Max∼+50℃ |
| Résistance d'isolation | 100M ΩMin., 500VDC |
| Résistance diélectrique | 500VAC pour 1 minute |
| Jeu radial d'axe | 0.02Max (450g-load) |
| Jeu axial d'axe | 0.08Max (450g-load) |
| Force radiale maximale | 28N (20mm de la bride) |
| Max. Asial Force | 10N |
Spécifications électriques :
| Modèle non. |
Angle d'étape (°) |
Tension /Phase (v) | /Phase actuel (a) |
Résistance /Phase (Ω) |
Phase d'inductance (MH) | Tenant le couple (kg.cm) | Couple de détente (g.cm.Max) | Inertie de rotor (² de g.cm) | Longueur de moteur (millimètres) | Fils de connexion non. | Poids de moteur (kilogrammes) |
| 42HS29-0804 | 1,8 | 2,3 | 0,8 | 2,9 | 3 | 1,8 | 180 | 25 | 29 | 4 | 0,16 |
| 42HS34-0404 | 1,8 | 12,0 | 0,4 | 30 | 35 | 3,2 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-0844 | 1,8 | 4,8 | 0,84 | 5,75 | 8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-1704 | 1,8 | 2,2 | 1,7 | 1,3 | 1,8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS40-0404 | 1,8 | 12,0 | 0,4 | 30 | 60 | 4,2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-0804 | 1,8 | 5,4 | 0,8 | 6,8 | 12 | 4,5 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1204 | 1,8 | 6,6 | 1,2 | 5,5 | 11 | 5,2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1704 | 1,8 | 3,4 | 1,7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1206 | 1,8 | 4,0 | 1,2 | 3,3 | 3,5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
| 42HS48-0404 | 1,8 | 12,0 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1004 | 1,8 | 4,5 | 1 | 4,5 | 10 | 5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1504 | 1,8 | 4,2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1684 | 1,8 | 3,4 | 1,68 | 2 | 3,8 | 5,2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-0406 | 1,8 | 12,0 | 0,4 | 30 | 28 | 3,2 | 280 | 68 | 48 | 6 | 0,38 |
| 42HS52-1504 | 1,8 | 4,5 | 1,5 | 3 | 7 | 6,8 | 300 | 95 | 52 | 4 | 0,45 |
| 42HS60-1504 | 1,8 | 3,8 | 1,5 | 2,5 | 6 | 7 | 360 | 95 | 60 | 4 | 0,55 |
Dimensions : Diagramme de câblage :
(Unit=mm)
Canbe L1 et L2 adapté aux besoins du client selon les exigences de clients.
Processus de produit
Un large éventail d'application :
Notre moteur pas à pas sont très utilisé dans la machine de gravure, le traceur de coupe, la machine textile, l'imprimante 3D, les dispositifs médicaux, le matériel d'éclairage d'étape, le robot, la machine de commande numérique par ordinateur, la fontaine de musique et tout autre équipement automatique industriel.
Service de première classe :
la personnalisation et l'OEM est disponible.
Garantie : 12 mois
Contactez-nous : Nous 24 heures de service pour vous ! Si vous avez n'importe quelles questions au sujet de nos produits, pleasee nous contacter sans tout hestation. C'est un plaisir de vous servir.
Nous avons le forfait standard pour nos produits. Nous pouvons également le faire selon vos conditions spéciales.
L'expédition peut être arrangée selon vos conditions. L'air et le transport de mer sont deux acceptabel.
Mécatronique Cie., Ltd de Changzhou JianSanShi, situé dans la ville de Changzhou, la province de Jiangsu, specilized dans le domaine d'exporter le moteur pas à pas, le conducteur de moteur, le moteur de BLDC et le moteur de P.M. pendant plusieurs années. Nous avons deux notre propre base de production et une équipe forte de R&D.
Jusqu'à ce que maintenant, JSS ait un moteur pas à pas linéaire variouty des caractéristiques des moteurs pas à pas hybrides et et différent, le moteur pas à pas adapté, moteur pas à pas avec le frein. En raison de sa longue vie active, représentation stable et bas taux d'échec, nos produits sont bien reçus par des clients. Nous avons la certification du CE, du RoHS et de l'ISO9001 : 2008.
Si vous êtes intéressé par un quelconque de nos produits, sentez-vous svp libre pour visiter notre site Web et pour nous contacter directement pour plus d'informations. Nous sommes dans l'attente pour coopérer avec vous !
Certifications :
Les informations de contact :
Mécatronique Cie., Ltd de Changzhou JianSanShi,
Site Web : www.jss-motor.com
Adresse : Dai Luo Road 135, ville de Luoyang, secteur de Wujin, ville de Changzhou, province de Jiangsu, Chine
1.Q : Est-ce que je peux obtenir quelques échantillons d'abord ?
: Sûrs, nous sommes honorés pour t'offrir des échantillons pour votre contrôle.
2.Q : Avez-vous les produits en stock ?
: Nos produits sont fabriqués selon votre ordre excepté les produits normaux.
3.Q : Quel est le délai de livraison ?
: Cela prend habituellement environ 7 jours ouvrables, mais le délai de livraison précis pourrait être différent pour l'ordre différent ou au temps différent.
4.Q : Comment votre usine va-t-elle concernant le contrôle de qualité ?
: La qualité est priorité. Nous attachons toujours la grande importance pour le contrôle de qualité du début à la fin de la production. Chaque produit sera entièrement assemblé et soigneusement examiné avant emballé.
5.Q : Quels sont vos termes de garantie ?
: Nous offrons différents termes de garantie pour différents produits. Entrez en contact svp avec nous pour des détails.
